欧洲议会批准的立法提案参考了 CENELEC 采用的欧洲标准系列EN IEC 62680-1“用于数据和电源的通用串行总线接口 - 第 1 部分”中包含的 USB TYPE-C充电器定义。简单来说，EN IEC 62368信息类所有产品，在2024年须强制实行USB TYPE-C接口充电。

功能机时代，手机的接口只是充电功能，因此种类非常繁多，每个品牌都有自己的接口设计。智能机时代，手机接口有Mini USB、Micro USB、USB TYPE-C和Lightning四种形式并存，目前基本上只有USB Type-C和Lightning两种。

用强制法令的形式让电子设备采用统一的USB TYPE-C接口是一件非常好的事情，有利于降低成本，减少浪费和环境污染。

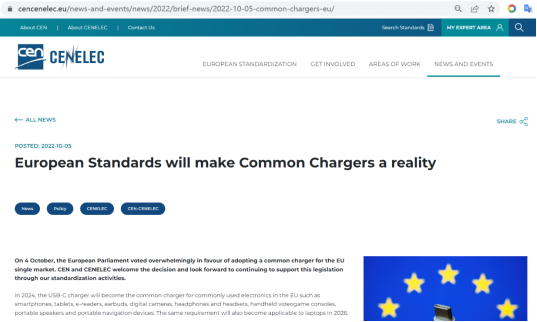

详见以下链接：

https://www.cencenelec.eu/news-and-events/news/2022/brief-news/2022-10-05-common-chargers-eu/

二、USB Type-C常见测试内容：

1、结构测试：耐插拔寿命试验、线缆弯曲试验、线缆拔出试验、4轴向测试等。

2、电气测试：低电平接触电阻测试、电流温升测试、绝缘电阻、耐电压、接触电容、阻抗等。

3、环境测试：物理冲击、任意振动、热冲击、腐蚀气体冲击、温湿度老化等。

4、电镀要求：可焊性、抗潮性、耐腐蚀性等。

5、屏蔽测试：线材屏蔽的好坏将影响到EMI与RFI，USB协会针对线材屏蔽的测试也定义了严谨的测试要求。

6、高频测试：

上述高频测试完成后，ILfitatNq、IMR、INEXT、IFEXT、IRL这5项参数必须通过USB协会所公告的公式进行换算，才能得知此Type-C线缆是否符合协会的要求。

三、USB Type-C小知识

USB Type-C（简称USB -C）是一种电子设备接口标准，具有正反插、双向传输、速度快、小尺寸等优点，主要用在智能手机、平板和笔记本电脑等移动终端，USB Type-C仅需一根线缆，可实现电力传输、数据传输、音视频传输等功能。

USB-C端口内部有4对TX/RX分线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4个地线，满针脚为 24 针，上下各12针。

USB协会对搭载在智能设备上的USB Type-C端口进行明确规定，满针引脚数为24个。具体定义如下：

由于正面触点连接不同，通过USB-C接口带有专用的通信线，即CC(channel configure)线来识别正负；CC线首先是用来判断设备插入的方向：正插或反插；如果是正插，主机使用CC1来和设备通讯，反插使用CC2，可以看到CC使用的是单线协议。

并且CC线可以传输USB PD协议，SBU线在DP功能开启时，可作为DP快充协议中的AUX_P/AUX_N差分线（它的极性是可以根据正反插方向修改的）；同时支持DRP (dual role port) type C接口，可以在电源和负载之间进行角色转换，进而支持功率双向传输。

说明：部分信息参考USB协会制订的标准文件《Universal Serial Bus Type-C Cable and Connector Specification》进行整理，更多内容详见链接地址：

https://www.usb.org/document-library/usb4cv-compliance-test-specification
